产品概述:

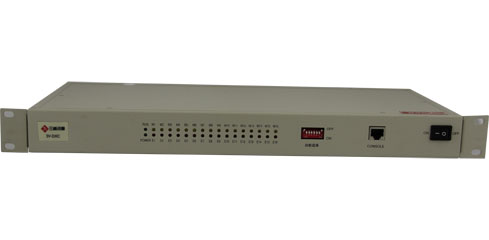

SV-DXC8 数字交叉连接设备是我公司使用自主开发的专用集成电路研制生产的数字交叉连接设备,SV-DXC8数字交叉连接设备提供灵活的交换网络,可以实现任意E1信号之间任意64K信道的无阻塞全交叉连接,该设备以大规模集成电路为核心,在结构上具备体积小、功耗低、可靠性高、安装及维护方便等特点。目前SV-DXC8数字交叉连接设备提供8个E1接口,可以提取线路时钟、或设备内部提供振荡源,可以按照设定的优先级由高到低自动切换,SV-DXC8还提供完整的网络管理功能,网管功能强大,全中文界面,界面友好、人性化充分为用户考虑,使用方便、简单、灵活,SV-DXC8数字交叉连接设备为用户提供了一种低成本、高效、简洁的解决方案。
功能特点:
 交叉连接容量:最大系统容量为16个2.048Mbit/s基群接口,本设备提供容量为4个2.048Mbit/s基群接口
 内部为512×512单级无阻塞时隙交叉连接矩阵
 交叉连接解析度:内部以时隙(64Kbit/s)为单位进行交叉连接
 交叉连接时延符合ITU G.796建议(<600μs)
 支持时隙的单向、双向和广播级交叉连接;
 基群接口特性: 物理特性符合ITU G.703建议,接口阻抗75Ω
 抖动特性符合ITU G.732,G.823建议
 时隙广播:能够完成任意输入时隙到任意数目、任意位置的输出时隙的广播
 提供一个管理接口,可实现集中监控,并支持系统升级;
 采用大规模芯片,电路简单,功耗低,可靠性高;
 适应多种电源环境-48V/DC或220V/AC;
 标准1U,体积小,重量轻,工作稳定可靠,安装方便
技术指标:
E1接口
标称速率:2048Kbit/s,容差±50ppm;
接口码型:HDB3
接口阻抗:75Ω(不平衡);
2048Kbit/s数字接口电气特性:符合ITU-T G.703建议;
抖动转移特性:符合ITU-T G.823建议;
输入抖动容限:符合ITU-T G.823建议;
输出抖动:符合ITU-T G.823建议;
接口数量:8个;
接口类型:BNC;
管理接口
接口速率:异步速率19.2Kbit/s;
接口电平:RS232电平;
工作方式:DCE;
接口类型:RJ-45;
供电条件
电压: 交流AC220V  AC180V~AC240V       直流DC-48V   DC-36V~-72V
功耗:≤10W
工作环境
工作温度:0℃ ~ 50℃;
贮存温度:-40℃ ~ +70℃;
相对湿度:5% ~ 95%无冷凝;
大气压力:86 ~ 106Kpa;
外形尺寸
19英寸标准型:483×170×45mm
